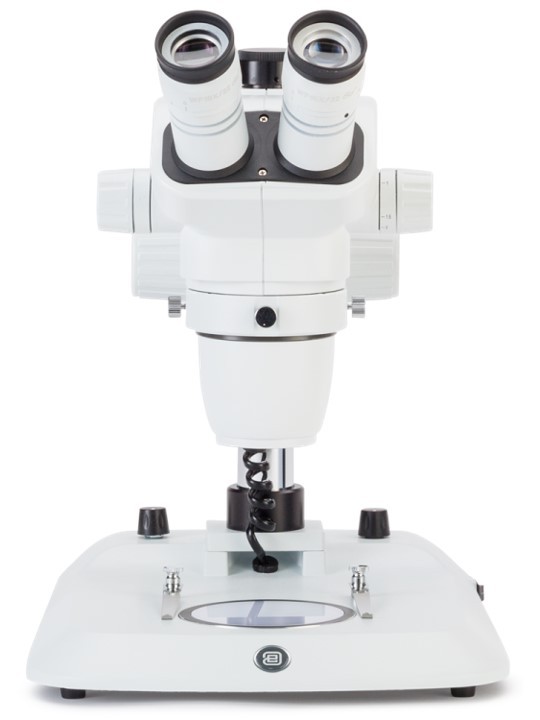

NexiusZoom stereomikroskop ESD

Euromex NexiusZoom ESD NZ.1903-S-ESD er et profesjonelt trinokulært stereomikroskop utviklet spesielt for elektronikkindustri, kvalitetskontroll, produksjon og inspeksjon av ESD-sensitive komponenter. Mikroskopet er utstyrt med en antistatisk (ESD-sikker) overflatebehandling som beskytter følsomme elektroniske komponenter mot skadelige elektrostatiske utladninger.

Euromex NexiusZoom ESD NZ.1903-S-ESD er et profesjonelt stereomikroskop utviklet for arbeid med ESD-sensitive komponenter og elektronikk. Med 6,7x–45x forstørrelse, stor arbeidsavstand og antistatisk utførelse kombinerer mikroskopet høy optisk kvalitet med maksimal sikkerhet. Den kraftige doble LED-belysningen og muligheten for kameraintegrasjon gjør det til et ideelt valg for kvalitetskontroll, reparasjon, montering og inspeksjon innen elektronikkindustrien.

Leveringstid 2-3 uker.

Optikk

• Trinokulær tubus, 45° skråstilt
• Fast lysfordeling: 50:50 mellom okularer og kamera
• Okularer: HWF 10x/22 mm
• Diopterjustering: ±5 på begge okularer
• Interpupillær avstand: 54–75 mm
• Antirefleks- og antisoppbehandlede optiske komponenter for optimal bildekvalitet

Zoom og forstørrelse

• Zoomobjektiv: 0,67x – 4,5x
• Zoomforhold: 1:6,7
• Standard forstørrelse: 6,7x – 45x
• Arbeidsavstand: 110 mm
• Synsfelt: 33 mm – 4,9 mm
• Kan utvides til opptil 180x–220x forstørrelse med ekstra objektiver og okularer

ESD-beskyttelse

• ESD-sikker konstruksjon for arbeid med elektroniske komponenter
• Spesialbehandlet stativ og mikroskophus med statisk dissipativ overflate
• Reduserer risikoen for skader forårsaket av elektrostatiske utladninger
• Ideell for elektronikkproduksjon, kretskortinspeksjon og monteringsarbeid

Stativ

• Rack & pinion-stativ (S-modell)
• Ergonomisk fokusmekanisme på begge sider
• Justerbar fokusmotstand
• Leveres med objektklemmer
• Maksimal objekt-/prøvehøyde: ca. 58 mm

Belysning

• 3W LED innfallende belysning
• 3W LED gjennomfallende belysning
• Begge lyskildene kan brukes samtidig eller separat
• Separate lysstyrkekontroller
• Intern strømforsyning 100–240V

Tilleggsmuligheter

• Digitalt kamera
• Polarisasjon
• Ekstra objektiver
• Ringlys

Generelt

• Robust metallkonstruksjon
• ESD-godkjent utførelse
• Dimensjoner: 339 × 256 × 311 mm
• Vekt: ca. 4,9 kg

• Mineralogi

• Bygningsmateriale

• Kvalitetskontroll

• Maskinell konstruksjon

• Tre og papirindustri

• Elektronikk

• Hobby og privatbruk

• Dentalindustri

• Kriminalteknisk undersøkelse

• Polarisasjon

• Mørkefelt

• Mikrometer

• Varmebord

• Ringbelysning

• Fotoadapter

• Digital kamera

• Tilleggs objektiver

• Flere typer stativer

For inspection and assembly applications. Electrostatic discharge (ESD) is the unwanted sudden flow of electricity between two electrically charged objects. ESD can cause a range of harmful effects as well as permanent damage to solid state electronics components. Euromex therefore now introduces electrostatic protected microscopes in the NexiusZoom range. The body and stand of the microscope are coated with a special static dissipative paint eliminating harmful electrostatic discharges making the microscopes suitable for all static-sensitive environments
